کنترل سطح مایعات (فلوتر) برنا الکترونیک

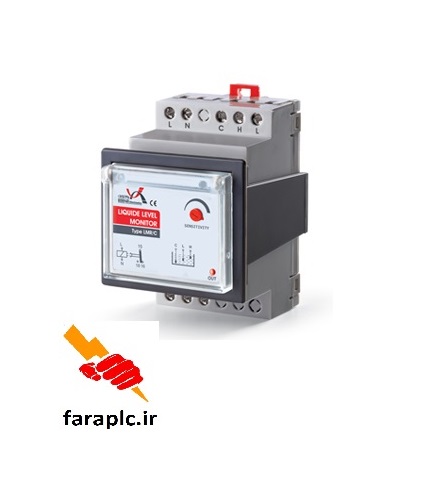

کنترل سطح مایعات (فلوتر) مدل LMR/C

• کنترل پمپ‌ها
• حفاظت پمپ‌های شناور در برابر کار کردن خشک (بدون آب)
• جلوگیری از سرریزشدن مخازن
• پرکردن و خالی کردن اتوماتیک مخازن
• تشخیص قابلیت هدایت مایعات

اصول کار:

اساس کار این دستگاه بر اندازه گیری مقاومت الکتریکی می‌باشد که در صورت وجود یا عدم وجود مایع هادی بین الکترودهای متصل به دستگاه، مقاومت مسیر تغییر کرده و دستگاه عمل می‌کند.
این دستگاه برای کنترل سطح مایعاتی که هادی جریان الکتریسیته می‌باشند بکار می‌رود، مایعاتی از قبیل آب، فاضلاب محلول‌های قلیایی یا اسیدی و یا هر مایعی که در آن آب وجود داشته باشد.

توجه: از این دستگاه نمی توان برای کنترل سطح مایعات غیر رسانا مانند مواد نفتی استفاده نمود.

طریقه نصب:

دستگاه فلوتر الکتریکی به دو صورت زیر نصب می شود:

۱- کنترل سطح آب در مخازن

به این منظور حداقل دو الکترود مورد نیاز است که یکی برای سنجش پایین‌ترین سطح (الکترود متصل به ترمینال L) و دیگری برای سنجش بالاترین سطح مطلوب (الکترود متصل به ترمینال H) مورد استفاده قرار می‌گیرد.

توجه: در صورتیکه بدنه مخزن هادی باشد، کافی است که ترمینال مشترک (C) به بدنه مخزن متصل شود و در غیر اینصورت (در مخازن پلاستیکی و غیر هادی) الکترود سوم نیز مورد نیاز است که در کف مخزن قرار میگیرد. (این الکترود به ترمینال C وصل می شود).

بنابراین درصورتی که مخزن خالی باشد، دستگاه به پمپ فرمان روشن شدن می‌دهد تا آب وارد مخزن شود. با رسیدن سطح آب به الکترود H، دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود. پس از مصرف آب، با رسیدن سطح آب به زیر الکترود L، مجدداً پمپ روشن می‌گردد. در این حالت ترمینال‌های L، مجدداً ۱۵ و ۱۸ کنتاکت رله با بوبین کنتاکتور قدرت سری می‌شوند.

۲- حفاظت پمپ در برابر کار کردن خشک
به این منظور نیز اغلب نیاز به دو الکترود می‌باشد، مشابه حالت قبل. در این حالت ترمینال‌های ۱۵ و ۱۶ کنتاکت رله، با بوبین کنتاکتور قدرت سری می‌شوند. به این ترتیب وقتی آب به الکترود H رسیده باشد دستگاه به پمپ فرمان روشن شدن می‌دهد، و وقتی سطح آب از الکترود L پایین‌تر رفت دستگاه فرمان قطع می‌دهد و پمپ خاموش می‌شود.
ترمینال L به فاز و نول به ترمینال N وصل می‌شود. با وصل شدن تغذیه دستگاه، کار سنجش و کنترل آغاز می‌شود. وقتی دستگاه خاموش باشد و یا رله قطع باشد، ترمینال ۱۵ به ۱۶ ارتباط دارد و به هنگام روشن بودن دستگاه و وصل کردن رله، سیگنال OUT روشن و ترمینال ۱۵ به ۱۸ مرتبط می‌شود.
توصیه می‌شود طول سیم متصل به الکترودها، به اندازه‌ای باشد که در مخازن، الکترود L درحدود ۴۰ سانتی‌متری کف و الکترود H درحدود ۴۰ سانتی‌متری زیر سقف مخزن واقع شود و در چاه آب الکترود L درحدود یک‌ متری بالای پمپ و الکترود H در چهار متری بالای پمپ واقع شوند.

تنظیم حساسـیت:
حساسیت دستگاه با دسـته Sensitivity موجود روی دستگاه قابـل تنظیم اسـت. بـرای آب‌هـای معمولـی و محلول‌هـا، بهتر اسـت حساسـیت روی حداقـل باشـد، ولـی بـرای مایعـات بـا هدایـت الکتریکـی کـم مثـل آب مقطـر می‌تـوان حساسـیت را زیـاد کـرد.
در مواردی که فاصله چاه یا مخزن تا محل نصب دستگاه زیاد باشد و طول سیم‌های ارتباطی الکترودها به دستگاه زیادتر از حد معمول گردد، باید حساسیت بیشتر شود.

الکترود تک سیمه:

این الکترود از جنس برنج آبکاری شده و ضد زنگ بوده و برای تشخیص سطح مایعات به کار می‌رود که دارای یک غلاف پلاستیکی می‌باشد تا فاصله الکترود را از جداره مخازن و یا لوله چاه حفظ نماید.
توصیه می‌شود برای اتصال الکترودها به دستگاه از سیم افشان نمره ۱/۵ با عایق مناسب استفاده شود.

مشخصات فنی:

• ولتاژ تغذیه: ۲۲۰ ولت متناوب ۱۵%±
• فرکانس شبکه: ۵۰ هرتز ± ۵ هرتز
• تلفات داخلی: ۳ وات
• حساسـیت: ۱ تا ۱۰ کیلو اهم، قابل تنظیم توســط دسته Sensitivity
• طول مجاز کابل الکترود: ۳۰۰ متر
• حداکثــر ولتــاژ الکترود: ۱۵ ولــت متنــاوب، ایزولــه
• حداکثر جریان الکترود: ۱/۵ میلی‌آمپر
• کلاس عایقی: II
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد 60529 IEC
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتیگراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصـب: Flush Mounted و DIN Reil مطابق با استاندارد 60715 IEC

مشخصات رله خروجی:

• رله خروجی: یک کنتاکت C/O
• جریان کنتاکت: ۶ آمپر ۲۲۰ ولت متناوب

                            ۶ آمپر ۲۸ ولت مستقیم

• عمر رله:
• الکتریکال ۱۰۰/۰۰۰ بار قطع و وصل
• مکانیکال ۱/۰۰۰/۰۰۰ بار قطع و وصل
