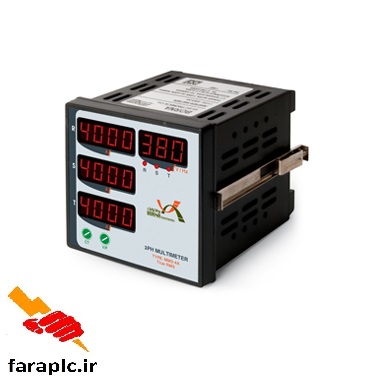

مولتی متر سه فاز 4 نمایشگر برنا

مولتی متر سه فاز ۴ نمایشگر مدل MM3-4A:

این دستگاه برای اندازه گیری ولتاژ (خطی و فازی)، جریان و فرکانس درشبکه های سه فاز مورد استفاده قرار می گیرد.
از ویژگی های بسیار مهم این دستگاه، اندازه گیری TrueRMS می باشد توسط این ویژگی مقدار موثر واقعی اندازه گیری می شود حتی در شبکه هایی که بار، سلفی یا خازنی بوده و دارای هارمونیک فراوان است.

ویژگی ها:

• منوی ساده
• دقت بالا در اندازه گیری
• دارای ۴ ردیف نمایشگر
• قابلیت انتخاب CT با یک کلید فشاری
• نمایش ولتاژ از ۱۰۰ تا ۲۷۰ ولت فازی یا ۱۷۰ تا ۴۷۰ ولت خطی
• قابلیت اندازه گیری ولتاژه ای فازی و خطی به صورت TrueRMS
• قابلیت اندازه گیری جریان های فازی به صورت TrueRMS

اصول کار:

سه فاز بــه ترمینال های R,S,T و نول به ترمینال MP وصل شود. سیم های CT خارجی به ترمینال های K, L وصل شوند. پس از نصب ترانس جریان (CT) مورد نظر، تنظیم آن باید بر روی دستگاه انجام گیرد. در این حالت با فشردن کلید CT، کلمه در نمایشگر اول سمت چپ دستگاه نمایش داده می شود و نمایشگر پایین ضریب تبدیل ترانس جریانی که مورد نظر شماست را نمایش می دهد. پس از انتخاب ضریب ترانس جریان، کلید CT به مــدت ۳ ثانیه نگهداشته شــود تا مقدار ذخیره شود و کلمه نمایش داده شود.

توجه: اگر وارد منوی تنظیمات CT شده و برای ۱۰ ثانیه کلیدی فشرده نشود دستگاه بدون ذخیره مقادیر به حالت نمایش جریان بر می گردد.

برای نمایش ولتاژ فازی، خطی یا فرکانس از کلید V/F روی دستگاه استفاده شــود. با انتخاب هر کدام از ولتاژها چراغ مربوط به آن روشن می شود. در حالت خاموش بودن هر سه چراغ، دستگاه فرکانس را نمایش می دهد.

مشخصات فنی:

• ولتاژ تغذیه: ۳۸۰ ولت متناوب، ۴ سیمه ۲۰٪±
• فرکانس شبکه: ۴۵ تا ۵۵ هرتز
• محدوده اندازه گیری ولتاژ: ۱۰۰ تا ۲۷۰ ولت فازی
                                    ۱۷۰ تا ۴۷۰ ولت خطی
• مقدار CT قابل تنظیم: ۵ به ۵ تا ۴۰۰۰ به ۵
• دقت اندازه گیری:  Full Scale %۰/۵
• محدوده جریان (خروجی CT): ۴۰ میلی آمپر تا ۵ آمپر متناوب
• محدوده اندازه گیری فرکانس: ۴۵ تا ۵۵ هرتز
• درجه حفاظت دستگاه: IP20 مطابق با استاندارد IEC60529
• دمای کاری: ۲۰- تا ۶۰+ درجه سانتی گراد
• رطوبت کاری: ۱۵% تا ۸۵%
• نوع نصب: Flush Mounted

ابعاد دستگاه:

استانداردها:

• EN60255-22
• EN60255-25
• EN60255-27
• EN61000-3
• IEC60255-22
• IPCA610-C

گواهینامه ها:

• ISO9001
• ISO14001
• ISO45001
• HSE-MS
